동기속도

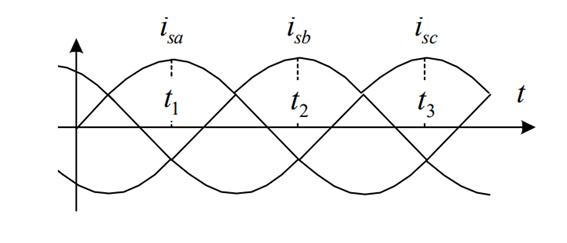

3상 교류는 시간적으로 120도 위상 차이가 나는 교류이다.

이것을 3상 권선에 흘리면 회전자계가 발생한다. 그림은

시간과 함께 자계가 회전하고 있는 것이며 등가적으로 그림에 그려져

있는 NS극의 자석이 회전하는 것과 같은 효과이다.

회전자계가 회전하는 속도를 동기속도(synchronous speed)라고 한다.

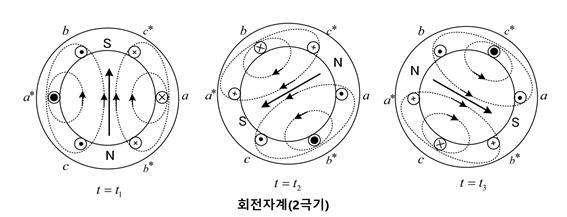

2극기의 경우는 전류1주기에 회전자계가 1회전한다. 전원 주파수를

f[Hz]라고 하면 회전자계는 1초간 f회전한다.

따라서 동기속도 단위를 No[rpm]로 하면 No=60f가 된다.

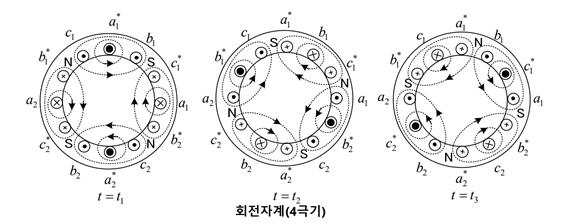

그림과 같이 4극기의 경우는 전류 1주기 동안에 회전자계는 반회전 한다. 이처럼 동기속도는 극수에 영향을 받으므로  일반식으로 표현하면 다음과 같다.
