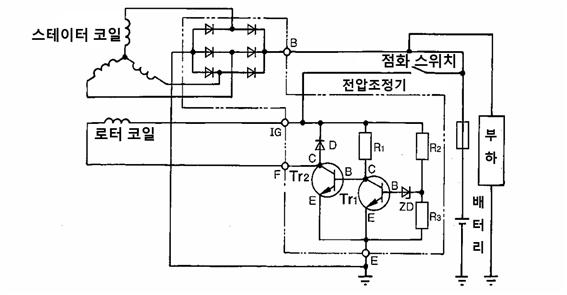

Alternator voltage regulator

① 엔진 정지상태에서 이그니션 스위치를 ON하면,Tr2가 ON 되어

로터코일에 전류가 흘러 로터가 자화된다.

② 엔진이 작동할 때는 제너다이오드에 걸리는 전압이

규정치이하여서 제너다이오드가 미작동되어 Tr1은 OFF되고,

Tr2가 ON되어 로터코일에 전류가 흘러 B단자 전압은 상승한다.

③ 엔진이 회전하면 로터도 함께 회전하면 스테이터 코일에 전압이

발생되고, B점 전압이 규정치에 도달하면 제너다이오드에 걸리는

전압이 제너전압이상으로 되어 Tr1은 ON상태로 된다.

Tr1이 ON되면 Tr2는 OFF되어 로터 전류가 흐르지 않아

발전이 중지된다.

④ 이처럼 초당 로터 전류를 250-300회 정도 스위칭하면서

출력전압을 14.5V로 일정하게 조정한다.
